XY-5ＱCSV汽車排放氣體分析儀：采用不分光紅外吸收法原理

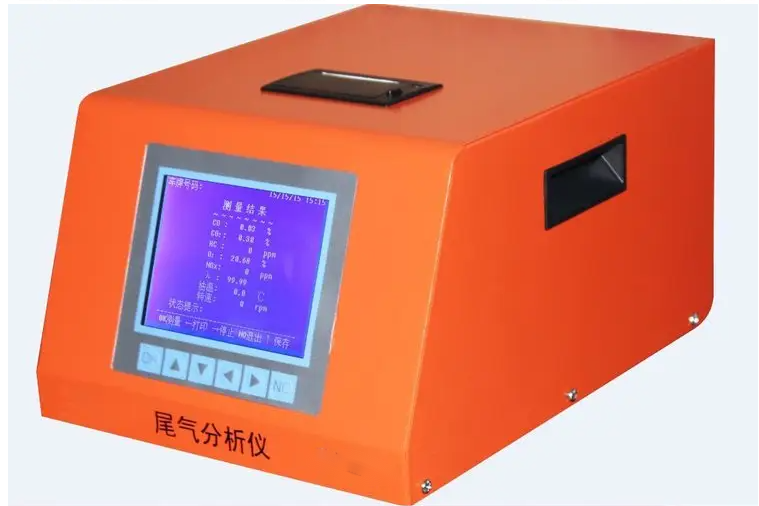

XY-5ＱCSV汽車排放氣體分析儀

一、概述

XY-5ＱCSV型汽車排放氣體分析儀（以下簡稱儀器）采用不分光紅外吸收法原理，通過微電腦分析，可直接測出機動車排放廢氣中的HC、CO及CO₂的濃度；采用電化學原理測量廢氣中的NO和O₂的濃度，并可根據測得的CO、CO₂、HC和O₂的濃度計算出過量空氣系數λ。該儀器具有測量準確、操作簡便、耐用程度高、檢測速度快等優點，并配備了微處理器，采用液晶顯示、中文界面的智能化儀器。本儀器配置震動式轉速表、溫度傳感器探頭和內置微型打印機等選購件供用戶選用，具有存儲功能，可在檢測尾氣的同時檢測發動機的轉速、潤滑油的溫度,存儲、打印當前檢測結果。

本儀器除具有實時測試功能外，還按照國家標準《GB/T 18285-2018點燃式發動機汽車排氣污染物排放限值及測量方法（雙怠速法及簡易工況法）》中雙怠速法中的規定，編寫了雙怠速工況和怠速工況下檢測的專用程序，對檢測過程進行自動控制。本儀器體積小、重量輕、能存儲500組的測量排放檢測數據，適用于環保部門、汽車和摩托車制造廠、汽車維修企業、公安監測站、交通監測站以及科研部門等對車輛維修、機動車審檢、路檢和科研等汽車尾氣排放的檢驗。

二、主要功能特點

■產品主要元器件均采用進口配件，達到計量檢定規程JJG-688中規定的0級精度要求

■用于測量汽車廢氣中HC、CO、CO2、O2、NO的濃度

■LCD 液晶顯示屏，全中文操作菜單顯示

■具備怠速和雙怠速測試功能

■高精密度檢測，自動提示調零

■自動計算，顯示過量空氣系數λ

■內置時鐘模塊，可顯示時間，中英文切換

■配備 RS-232接口，可與計算機聯網通訊

■內置熱敏打印機，靜音、快速打印當前測量結果及儀器存儲的結果信息

■車牌輸入功能可存儲500組數據、自動記錄、打印檢測結果

■汽油、天然氣、液化氣等多種燃料選擇

■可選配測量油溫，轉速的功能

三、主要技術參數

1、使用環境條件

溫度：     -5～40℃

濕度：     不大于85%

大氣壓力： 86.0～106kPa

電源：     AC  220V±10%；50Hz±1Hz

2、測量范圍

HC：  0～20000 10^-6（ppm）vol      CO： 0～15.0    10^-2(%)vol

CO₂： 0～20.0 10^-2  (%)  vol      O₂： 0～25.0     10^-2(%)vol

NO：  0～5000 10^-6（ppm）vol           轉速：300～9999rpm

油溫： 0～120℃

3、取樣方式

尾氣：直接取樣。取樣管長度5m，取樣探頭長度900mm。

油溫：溫度傳感器插入發動機機油尺孔中，插入長度與油標尺長度相同，用橡膠塞堵死，以防機油噴出，導線長度：5m。

轉速：使用我公司專門配備的震動式轉速表，傳感器吸附在發動機附近震動較大部位即可完成測量。

4、預熱時間：10分鐘

5、分辨率：

CO：   0.01% vol

HC：   1ppm  vol 正己烷當量

CO₂：   0.1%  vol

O₂：   0.02%  vol

NO：   1ppm  vol

轉速： 1rpm

油溫： 0.1℃

6、示值允許誤差

CO： ±0.06% vol或±5%相對誤差

HC： ±12ppm vol或±5%相對誤差

CO₂： ±0.5% vol或±5%相對誤差

O₂：    ±0.1% vol或±5%相對誤差

NO： ±25ppm vol或±4%相對誤差

轉速： ±10rpm(0～9999rpm)

    ±1%測量值 (>10000rpm)

7、時間穩定性

經預熱后，儀器4h的零位漂移和量距漂移不超過其示值誤差。

8、重復性

儀器的示值重復性不大于其示值允許誤差的絕對值的1/3。

9、輸出信號

數字量：RS232串行通訊。
